생체전위 증폭기(협압과 심음)

by concho 2023. 4. 12.

혈압의 측정

- 직접적(invasive)[침습적]

- 간접적(noninvasive)[비 침습적]



심음(heart sound)

- 김장 박동 시 판막의 개폐, 혈류의 가감속에 의해 생기는 진동의 결과



혈압에 사용되는 단위

- mmHg : milimeter of mercury

Torr = 1기압의 1/760 ( ≈ 1 mmHg)

- mmH2O : milimeter of water

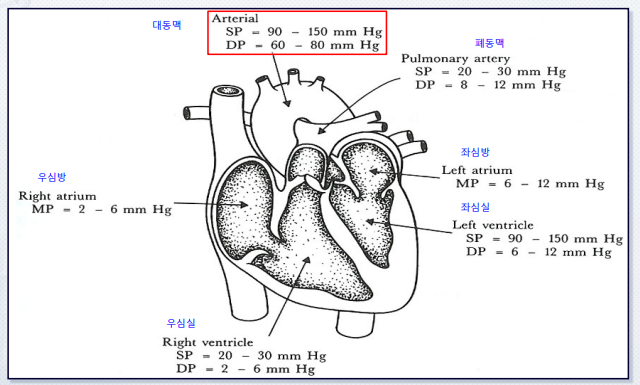

심장

나이가 들면 혈압이 올라간다고 함.

systolic pressure : 심실의 기계적인 활동(수축압)

diastolic pressure : 대동맥에서 말초로 가는 움직임

Arterial pulse pressure : ( systolic pressure - diastolic pressure )

Mean arterial pressure : average arterial pressure(평균)

Left ventricular pressure(LVP) : 미분

우심방 압력은 극적이므로 측정하기 쉽다 => 우심방 측정 => 좌심방 추청 => 거의 맞다.

혈압 측정의 기본 원리

혈압은 옆에서 측정한다. (side presser)

 - 뒷부분은 와류가 발생

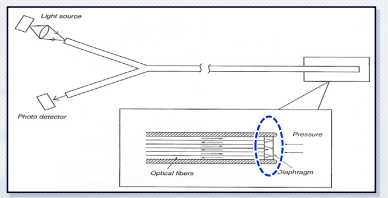

혈관내 센서: Fiber Optic catheter

방법 : 광원에서 발원된 빛은 optical fiber를 통해 tip으로 전송되며, reflector로부터 반사된 빛은 加해진 압력과 관련된 정보를 갖고 photo-detector로 측정됨
